Grünes Licht reicht nicht: Der neue REVEN XSC Guide für Ölnebelabscheider. Ein industrieller Luftreiniger kann laufen und trotzdem nicht optimal arbeiten. Der Ventilator dreht sich, aber vielleicht ist der Abscheider verschmutzt. Oder eine Tür an der Werkzeugmaschine steht offen und verändert deshalb den Luftstrom. Auch ein verengter Luftweg kann die Leistung beeinflussen. Das Gerät läuft also weiter, doch sein tatsächlicher Betriebszustand hat sich stark verändert.
Genau hier setzt die REVEN X-CYCLONE® Speed Control, kurz XSC, an. Sie überwacht wichtige Betriebswerte und zeigt Veränderungen über eine einfache Ampellogik an. Damit Anwender diese Technik besser verstehen und richtig einsetzen können, haben wir den neuen REVEN XSC Guide für Ölnebelabscheider erstellt.
Der Guide erklärt die Technik in verständlicher Sprache, aber er geht gleichzeitig sehr ausführlich auf die entscheidenden Details ein. Betreiber, Planer, Servicetechniker und Maschinenhersteller erhalten deshalb ein praktisches Nachschlagewerk für den täglichen Einsatz.
Warum wir den neuen XSC Guide erstellt haben
Moderne Luftreiniger sollen zuverlässig abscheiden, aber sie sollen auch möglichst wirtschaftlich arbeiten. Deshalb reicht es nicht aus, nur zu prüfen, ob der Ventilator läuft. Betreiber möchten vielmehr wissen, ob sich der Betriebszustand verändert hat und ob eine Kontrolle notwendig wird.
Bereits in einem früheren Beitrag über die intelligente XSC-Technologie, siehe hier:
Haben wir das grundlegende Prinzip vorgestellt. Seitdem haben wir die Technik weiterentwickelt, Praxiserfahrungen gesammelt und neue Möglichkeiten zur Kommunikation geprüft.
Dabei sind viele Fragen entstanden:
- Was misst die XSC tatsächlich?
- Was bedeuten Grün, Gelb und Rot?
- Wie erkennt das System einen verschmutzten Abscheider?
- Welche Rolle spielt der Frequenzumrichter?
- Wie lässt sich die Steuerung mit einer übergeordneten Anlage verbinden?
- Welche Daten stehen für Service und Gebäudeleittechnik zur Verfügung?
- Und wo liegen die technischen Grenzen?
Der neue Guide beantwortet diese Fragen klar und ausführlich. Dafür haben wir das Wissen aus Entwicklung, Anwendung und Service zusammengeführt. Außerdem haben wir ein ausführliches Fachinterview mit Sven Rentschler, Zoltan Kiss und Oliver Schäfer ausgewertet. Ergänzend haben wir die technischen Unterlagen zum neuen REVEN Frequenzumrichter und zum optionalen Kommunikationsmodul geprüft.
So entstand ein Guide mit 44 Seiten, zahlreichen Fotos und insgesamt 80 Fragen aus Technik und Praxis.
Was überwacht die XSC-Technologie?
Die XSC überwacht den Betriebszustand des Luftreinigers. Dafür bewertet sie unter anderem die Frequenz und den Motorstrom des Ventilators. Anschließend ordnet sie diese Werte anhand einer gerätespezifischen REVEN-Kennlinie ein.
Das ist wichtig, denn Stromaufnahme und Frequenz verändern sich, wenn sich die Bedingungen im Luftsystem ändern. Ein verschmutzter Abscheider kann den Widerstand erhöhen. Eine geöffnete Maschinentür kann den Luftweg verändern. Auch eine verschlossene Klappe oder eine Verengung im Rohrsystem kann sich auf die Betriebswerte auswirken.
Die XSC erkennt deshalb die Auswirkung einer Veränderung. Sie kann aber nicht in jedem Fall automatisch feststellen, welche einzelne Ursache dahintersteckt. Wenn die Anzeige abweicht, prüft ein Servicetechniker deshalb das gesamte System.
Außerdem misst die XSC die Luftmenge nicht direkt. Sie arbeitet also nicht wie ein kalibriertes Luftmengenmessgerät. Stattdessen bewertet sie elektrische Betriebswerte und erkennt darüber Veränderungen gegenüber dem vorgesehenen Betriebsbereich.
Diese klare Abgrenzung ist wichtig, weil Anwender die Anzeige dadurch richtig verstehen und richtig nutzen können.
Grün, Gelb und Rot einfach erklärt
Die Ampelanzeige macht den aktuellen Zustand schnell sichtbar. Sie hilft dem Bedienpersonal, weil niemand zuerst lange Messwerte oder Parameterlisten auswerten muss.
Grün bedeutet:
Der Luftreiniger arbeitet innerhalb des definierten Betriebsbereichs. Die überwachten Werte sind plausibel und es liegt keine auffällige Abweichung vor. Grün bedeutet aber nicht automatisch, dass jede einzelne Komponente der gesamten Anlage fehlerfrei ist.
Gelb bedeutet:
Die XSC erkennt eine Abweichung. Der Luftreiniger kann weiterhin arbeiten, aber der Betreiber sollte den Zustand prüfen. Vielleicht ist der Abscheider zunehmend verschmutzt oder eine Veränderung im Luftweg beeinflusst die Anlage.
Rot bedeutet:
Die Werte weichen deutlich vom vorgesehenen Bereich ab. Jetzt besteht Handlungsbedarf und deshalb sollte eine fachkundige Person die Anlage kontrollieren.
Die Ampel liefert somit eine schnelle Orientierung. Gleichzeitig unterstützt sie eine zustandsabhängige Wartung, weil der Betreiber nicht nur nach einem festen Kalender arbeitet. Er kann vielmehr auf den tatsächlichen Zustand reagieren.
Die XSC verspricht jedoch keine exakte Vorhersage zukünftiger Ausfälle. Für eine echte vorausschauende Wartung wären längere Zeitreihen, zusätzliche Auswertungen und klar definierte Prognosemodelle erforderlich.
Warum eine konstante Luftgeschwindigkeit wichtig ist
Ein Ölnebelabscheider benötigt passende Strömungsverhältnisse, denn nur dann arbeitet er zuverlässig. Wenn die Luftgeschwindigkeit zu niedrig ist, kann sich die Erfassung verschlechtern. Wenn sie zu hoch ist, kann der Energieverbrauch unnötig steigen und das gesamte System stärker belastet werden.
Die XSC unterstützt deshalb einen möglichst stabilen Betrieb. Sie überwacht Veränderungen und passt die Ventilatorleistung innerhalb der vorgesehenen Regelstrategie an.
Weitere Informationen zu den Geräten und ihren Einsatzmöglichkeiten finden Sie auf unserer Übersichtsseite zu den REVEN X-CYCLONE® Ölnebelabscheidern.
Der Frequenzumrichter als wichtige Schnittstelle
Der Frequenzumrichter steuert den Ventilatormotor, und er stellt gleichzeitig wichtige Betriebsdaten bereit. Deshalb bildet er eine zentrale Verbindung zwischen Ventilator, XSC-Logik und optionaler Kommunikation.
Im neuen Guide erklären wir unter anderem:
- welche Aufgabe der Frequenzumrichter übernimmt,
- wie die wichtigsten Parameter zusammenwirken,
- warum die richtige Parametrierung entscheidend ist,
- wie Beschleunigungs- und Bremsrampen wirken,
- wie Motorstrom und Frequenz bewertet werden,
- und welche Hinweise bei Inbetriebnahme und Service zu beachten sind.

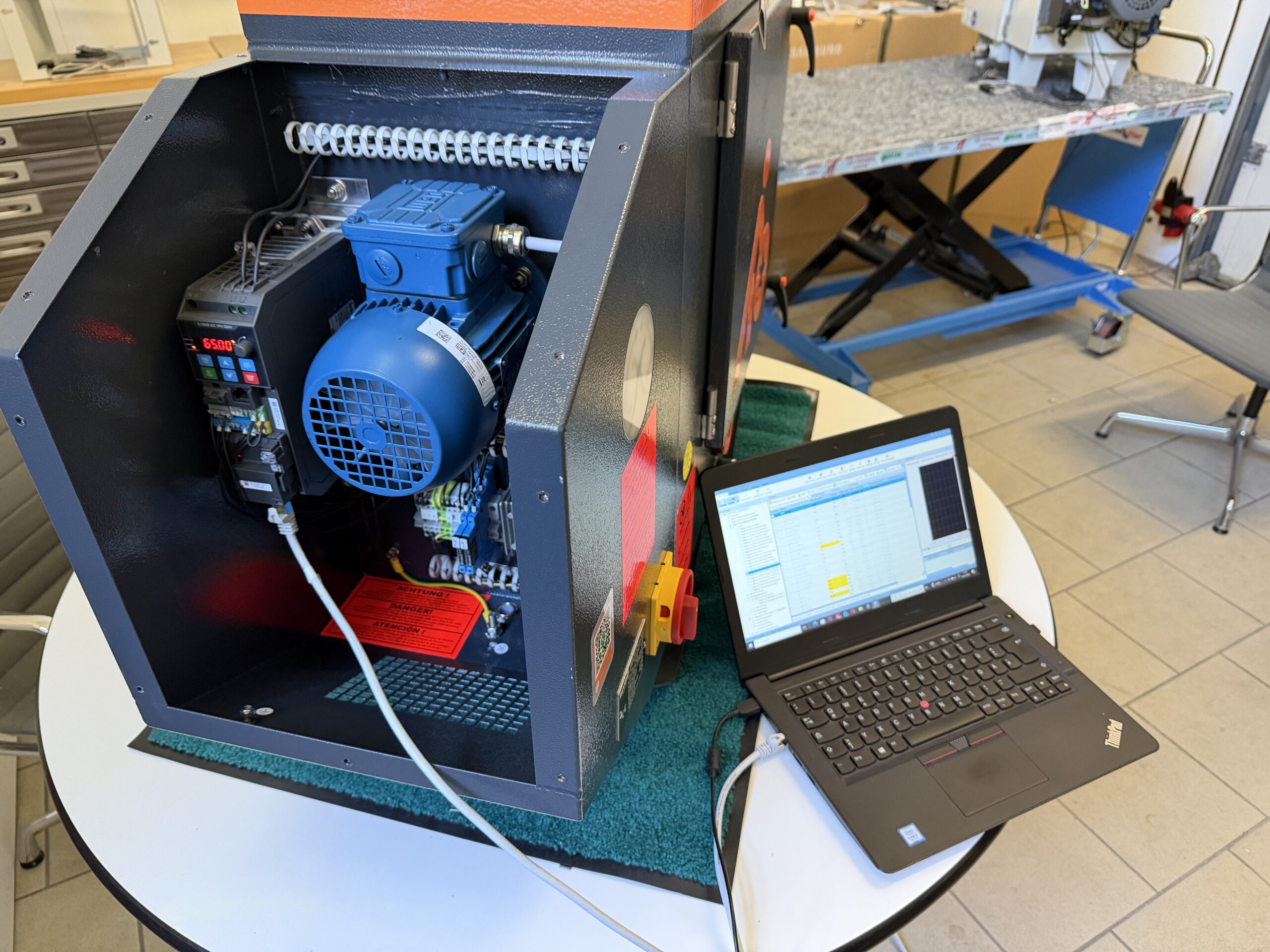

Die neue Ausführung mit dem neuen Frequenzumnrichter befindet sich derzeit im Vorserienprozess. REVEN prüft deshalb die Parameter, die Schnittstellen und das Verhalten im realen Betrieb sehr sorgfältig. Erst nach Abschluss dieser Prüfungen erfolgt eine Freigabe für den Serieneinsatz.
Der Guide dokumentiert den technischen Entwicklungsstand vom 29. Juli 2026. Er unterscheidet dabei klar zwischen vorhandenen Funktionen, optionalen Ausstattungen und noch zu prüfenden Möglichkeiten.
Optionale Kommunikation mit übergeordneten Systemen
Viele Betreiber möchten Betriebsdaten nicht nur direkt am Luftreiniger sehen. Sie möchten die Werte außerdem in einer Maschinensteuerung, einer Leitwarte oder einem Wartungssystem anzeigen.

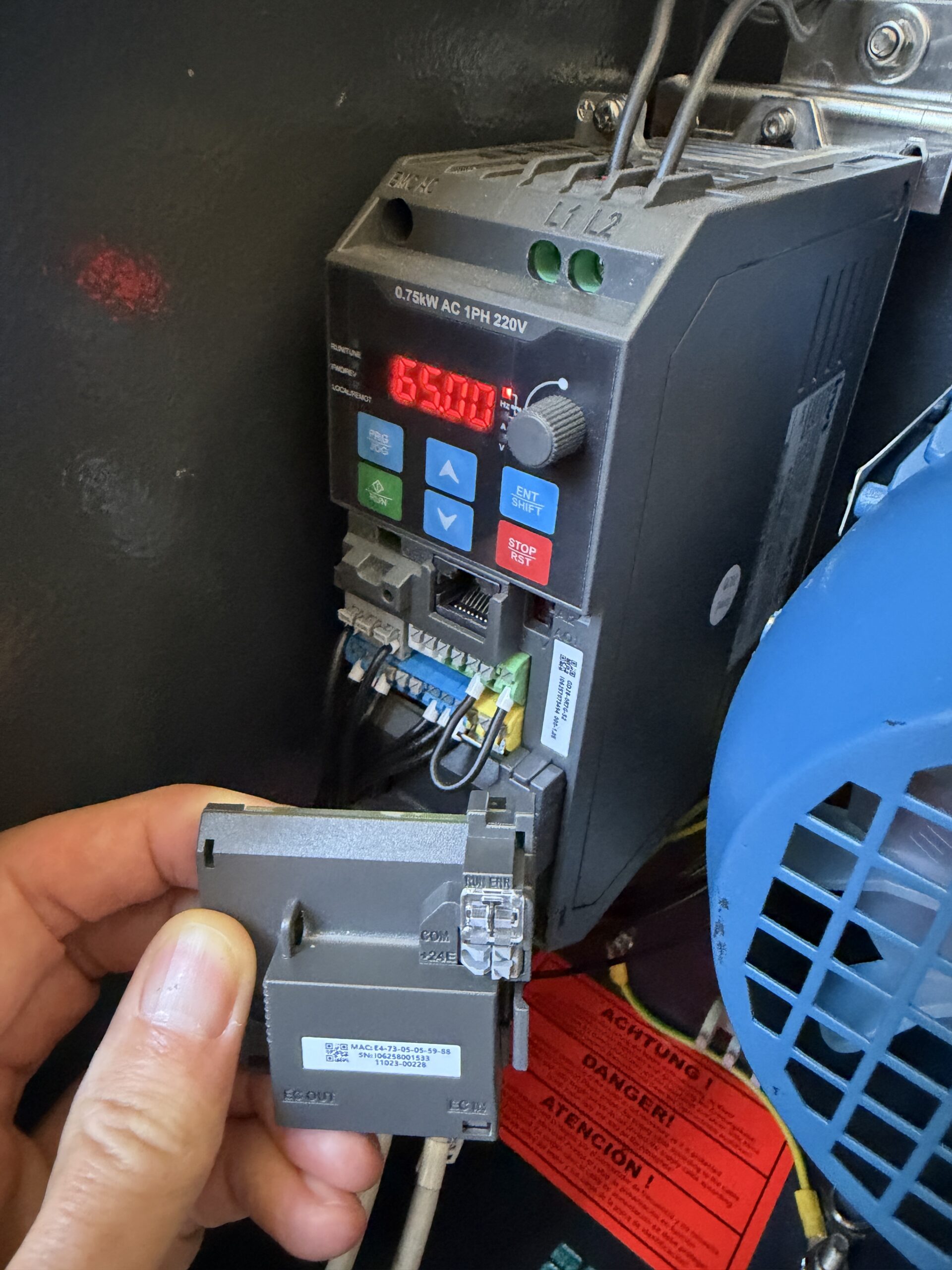

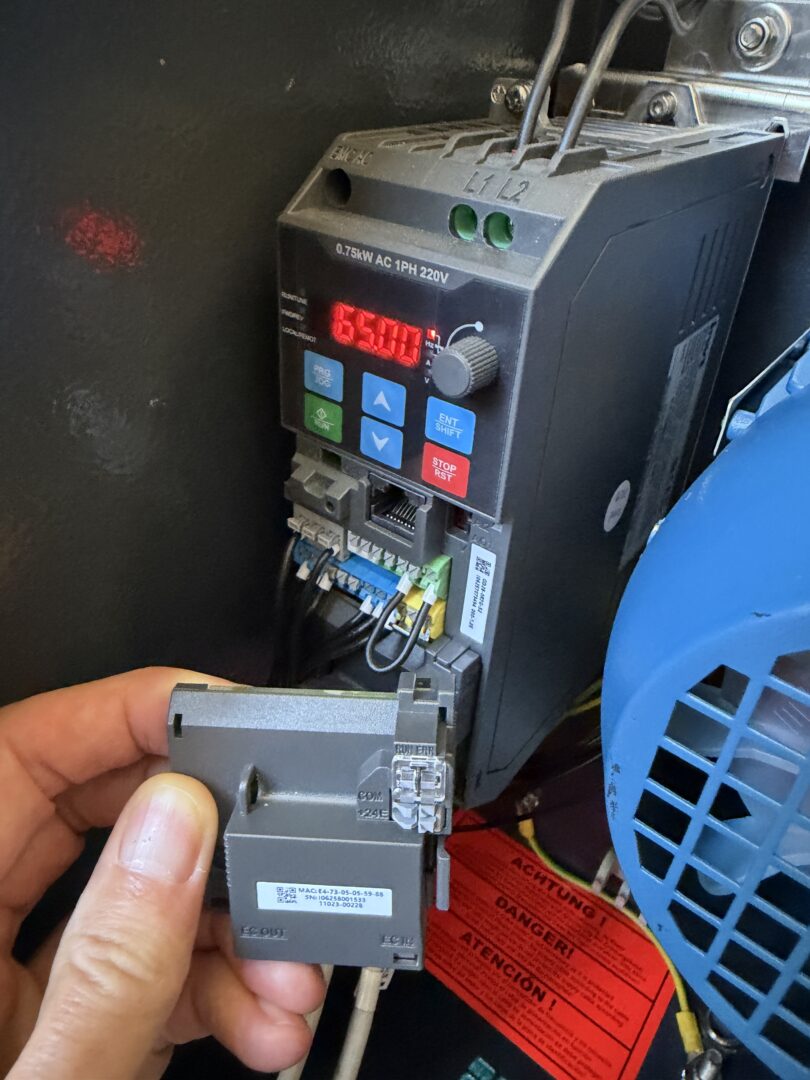

Dafür kann der Frequenzumrichter optional mit einem industriellen Ethernet-Kommunikationsmodul ausgestattet werden. Die Herstellerunterlagen beschreiben verschiedene Kommunikationsprotokolle. REVEN prüft jedoch gezielt, welche Protokolle und welche Datenpunkte später tatsächlich freigegeben werden.
Je nach endgültiger Ausführung können beispielsweise folgende Informationen relevant sein:
- Betriebsbereitschaft,
- aktuelle Frequenz,
- Motorstrom,
- Betriebszustand,
- Warnung oder Störung,
- und ausgewählte Diagnosewerte.
Dabei gilt ein wichtiger Grundsatz: Eine Funktion, die der Hersteller grundsätzlich beschreibt, ist nicht automatisch Bestandteil der freigegebenen REVEN-Ausführung. Deshalb kennzeichnet der Guide genau, welche Funktionen verfügbar sind und welche sich noch in der technischen Prüfung befinden.
Einen allgemeinen Überblick über unsere Lösungen finden Sie auch auf der REVEN-Seite zu den Technologien zur Regelung und Steuerung.
Der Guide beantwortet auch schwierige Praxisfragen
Im täglichen Betrieb entstehen oft Fragen, die in einem kurzen Datenblatt keinen Platz finden. Deshalb behandelt der XSC Guide nicht nur die Grundfunktionen. Er geht auch auf typische Situationen bei Montage, Inbetriebnahme, Wartung und Fehlersuche ein.
Der Guide erklärt beispielsweise, was bei geöffneten Maschinentüren passiert und warum sich dadurch die Betriebswerte verändern können. Er beschreibt außerdem, wie sich ein zunehmend verschmutzter Abscheider bemerkbar macht und welche Schritte bei einer gelben oder roten Anzeige sinnvoll sind.
Auch Themen wie Löschanlagen, Absperrklappen, externe Freigaben und der Wiederanlauf nach einer Störung werden angesprochen. Gleichzeitig erläutert der Guide die Grenzen der Ferndiagnose, denn nicht jede Ursache lässt sich allein aus einem einzelnen Datenwert sicher bestimmen.
So hilft der Guide dem Betreiber, schneller und gezielter zu handeln. Gleichzeitig unterstützt er Servicetechniker, weil er wichtige Zusammenhänge nachvollziehbar erklärt.
Für wen ist der neue REVEN XSC Guide gedacht?
Der Guide richtet sich an alle Personen, die industrielle Luftreiniger auswählen, betreiben oder warten.
Dazu gehören insbesondere:
- Betreiber von Werkzeugmaschinen und Produktionsanlagen,
- Instandhalter und Servicetechniker,
- Maschinenhersteller und Anlagenbauer,
- Elektroplaner und Automatisierungstechniker,
- Fachplaner für industrielle Lüftung,
- sowie Verantwortliche für Arbeitsschutz und Betriebssicherheit.
Einsteiger erhalten eine verständliche Einführung, während erfahrene Fachleute viele technische Details und praktische Hinweise finden.
Wissen schafft Sicherheit und spart Zeit
Eine gute Steuerung kann nur dann ihren vollen Nutzen entfalten, wenn Anwender ihre Anzeigen richtig verstehen. Deshalb erklärt der neue XSC Guide nicht nur, was die Technik kann. Er zeigt auch, was die Technik nicht leisten kann und wann eine fachkundige Prüfung notwendig wird.
Der Guide unterstützt dadurch eine klare Kommunikation zwischen Betreiber, Service, Maschinenhersteller und Planer. Außerdem erleichtert er die Inbetriebnahme und hilft bei der systematischen Fehlersuche.
Wer die Zusammenhänge kennt, kann schneller reagieren. Und wer frühzeitig auf Veränderungen reagiert, kann ungeplante Stillstände vermeiden und den Luftreiniger dauerhaft in einem passenden Betriebsbereich halten.
Jetzt den neuen XSC Guide kostenlos herunterladen
Möchten Sie die XSC-Technologie besser verstehen und die zahlreichen Antworten jederzeit griffbereit haben?

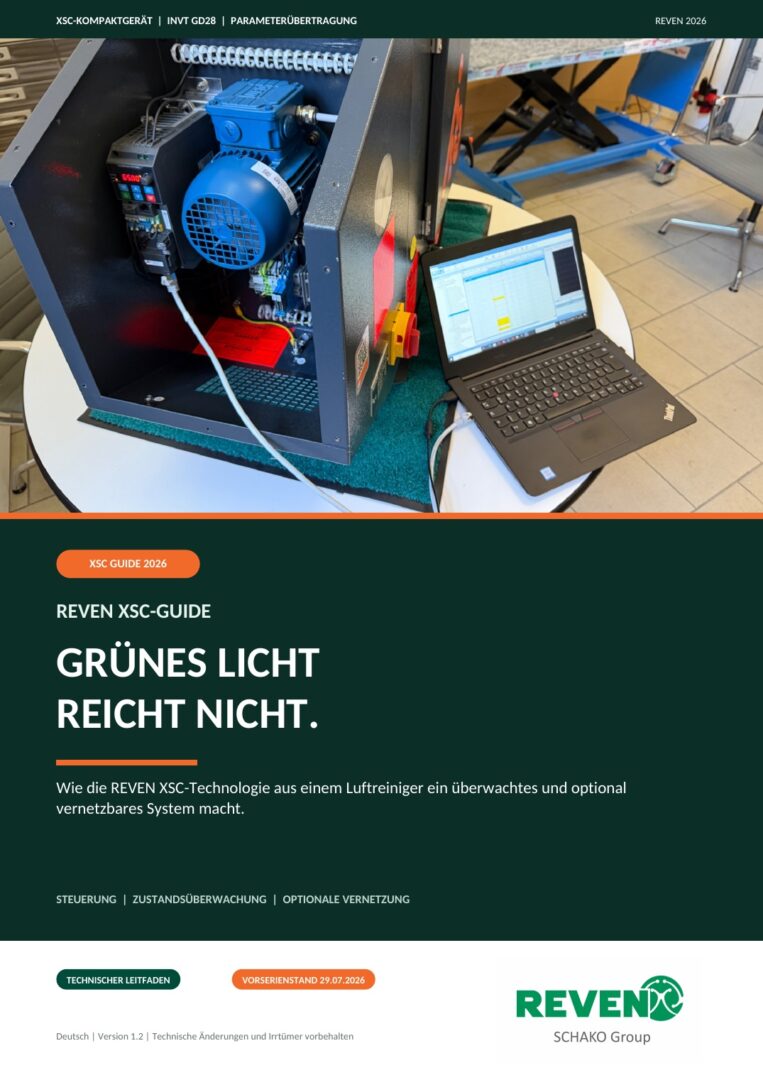

Dann laden Sie jetzt den vollständigen REVEN XSC Guide für Ölnebelabscheider als PDF herunter, einfach auf das nachfolgende Bild klicken:
Der Guide enthält 44 Seiten mit technischen Erklärungen, Praxisfragen, Bildern, Sicherheitshinweisen und Informationen zum aktuellen Entwicklungsstand.
Wenn Sie Fragen zur XSC-Technologie oder zu einem konkreten Anwendungsfall haben, sprechen Sie uns gerne an. Gemeinsam prüfen wir, welche Ausführung zu Ihrer Werkzeugmaschine und zu Ihrer Absauganlage passt.
