BIM Planung Lüftungsanlagen

Wie entsteht das REVEN BIM Modell einer großen Lüftungsdecke?

Die neue Methode eine Küchenlüftung zu konstruieren

Der REVEN GmbH ist der erster Hersteller von Küchen-Lüftungsanlagen, dem es gelang seine Konstruktionsprozesse der neuen REVEN BIM Arbeitsmethode anzupassen. Der Begriff Building Information Modeling (BIM) beschreibt eine Methode der vernetzten Planung von Gebäuden mithilfe von Software. Wie solch eine Methode der vernetzten Planung vieler unterschiedlicher Gewerke aussieht, wie solch ein Workflow in die Praxis umgesetzt wird, beschreibt das REVEN BIM Video Tutorial. Hervorzuheben ist dabei, dass solch ein BIM Workflow mit gewerblichen Küchen-Lüftungsanlagen bis dato noch nicht in der Praxis umgesetzt wurde. Die REVEN GmbH ist der erste Hersteller in diesem Sektor, dem solch eine Umsetzung gelang.

Welche immensen Vorteile eine Planung mittels der BIM Arbeitsmethode bieten kann, ist in der nachfolgenden Abbildung zu erkennen:

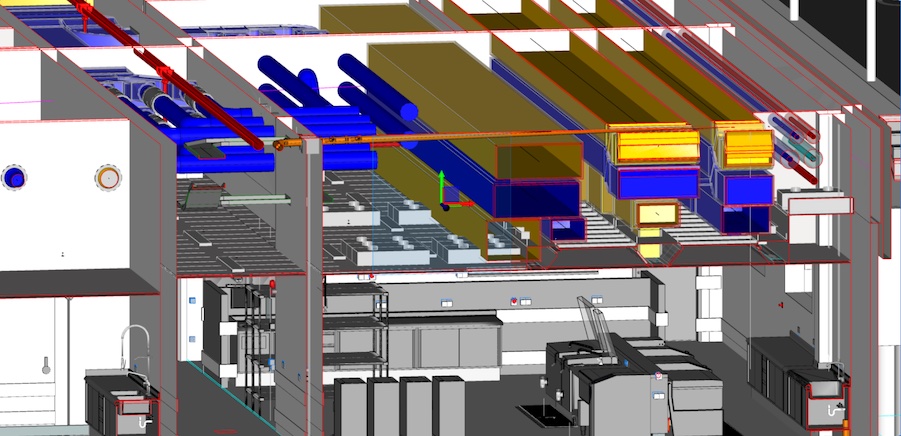

REVEN BIM Küchenlüftung Kollision
REVEN BIM Küchenlüftung Analyse einer Bauteil Kollision

REVEN BIM erkennt eine Bauteil Kollision

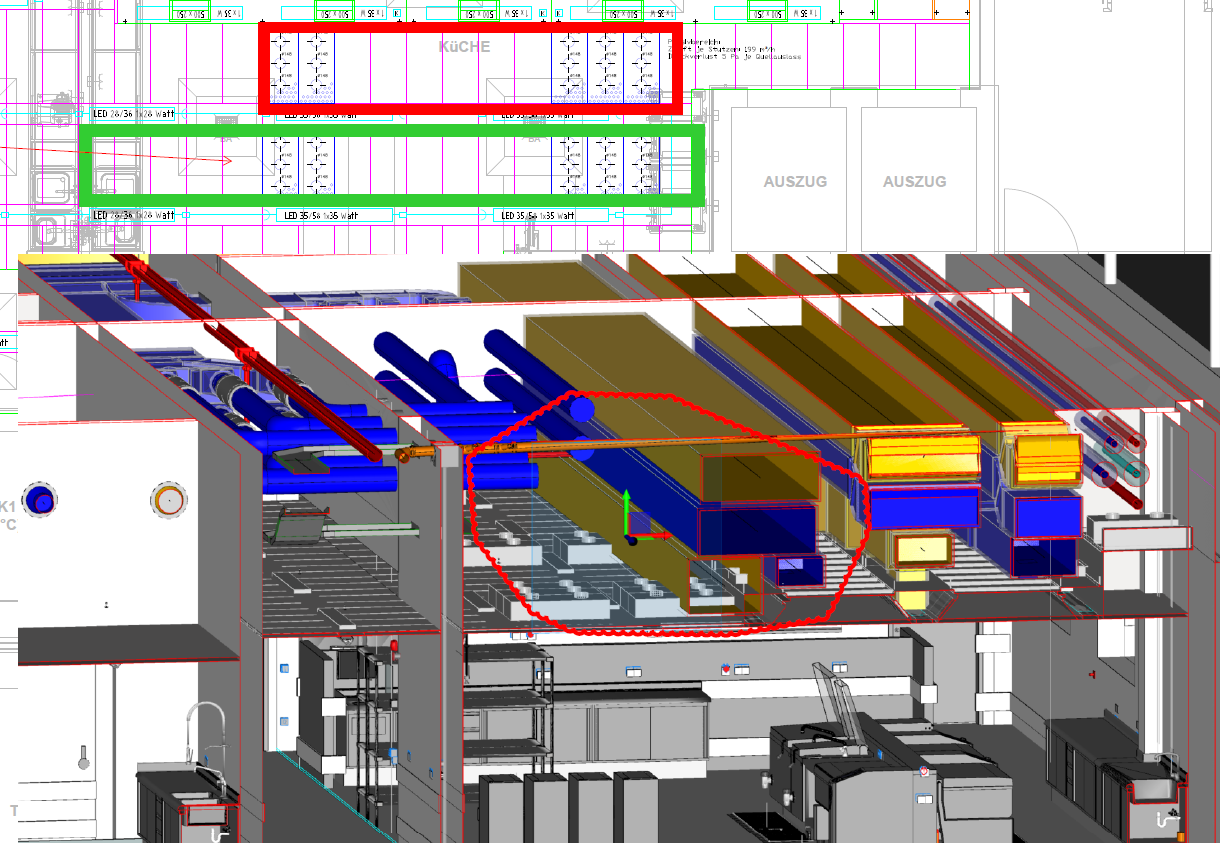

In dieser Abbildung sieht man einen Ausschnitt aus einer Datei, die REVEN vom zuständigen Planungsbüro als Rückmeldung erhalten hat. In dem roten Kringel und dem roten Rechteck macht der Planer darauf aufmerksam, dass in diesem Bereich unserer Luftauslässe mit einem Lüftungskanal kollidieren. Er schlägt vor, diese in den unteren Bereich (grünes Rechteck) zu verschieben. In dem Fall konnte REVEN relativ einfach diesem Wunsch nachkommen, da sich dort genügend Platz findet. Ohne den BIM Prozess sind solche Dinge manchmal erst während des Aufmaßes auf der Baustelle aufgefallen. Wäre der Kanaleinbau zum Zeitpunkt des Aufmaßes noch nicht abgeschlossen, hätte das Problem auch erst bei der Montage auffallen können, was zu erheblichen Änderungskosten geführt hätte.

Kernstück in diesem REVEN BIM Workflow ist eine Eigenentwicklung, die neue REVEN BIM APP. Diese neue REVEN BIM APP wurde zusammen mit dem langjährigen REVEN IT Partner www.REITEC.de entwickelt. Grundlage dieser Entwicklung, ist eine mehr als zwanzigjährige Partnerschaft, was tolle Applikationen möglich macht, wie die neue REVEN BIM APP, die in diesem Video Tutorial vorgestellt wird.
