Die Absaugung Tränkharz Elektromotoren wird bei der Produktion moderner Elektromotoren immer wichtiger. Beim Imprägnieren der Motorwicklungen entstehen heiße Harzdämpfe. Diese Dämpfe sind aggressiv und kondensieren sehr schnell. Deshalb müssen Anlagenbetreiber diese Dämpfe früh erfassen und sicher behandeln.
Ohne eine geeignete Absaugung können sich Harzbestandteile in Anlagen, Rohrleitungen und Lüftungssystemen ablagern. Dadurch entstehen technische Probleme und zusätzlicher Wartungsaufwand.
Eine zuverlässige Absaugung von Tränkharz bei Elektromotoren ist deshalb ein wichtiger Bestandteil moderner Imprägnieranlagen.
Absaugung von Tränkharz bei Elektromotoren im Imprägnierprozess
Bei der Herstellung von Elektromotoren werden die Wicklungen des Stators mit einem speziellen Tränkharz behandelt. Elektromotoren wandeln elektrische Energie in mechanische Bewegung um und bestehen im Wesentlichen aus einem feststehenden Stator und einem Rotor.
Bei der Herstellung von Elektromotoren werden die Wicklungen des Stators mit einem speziellen Tränkharz behandelt. Elektromotoren wandeln elektrische Energie in mechanische Bewegung um und bestehen im Wesentlichen aus einem feststehenden Stator und einem rotierenden Rotor.

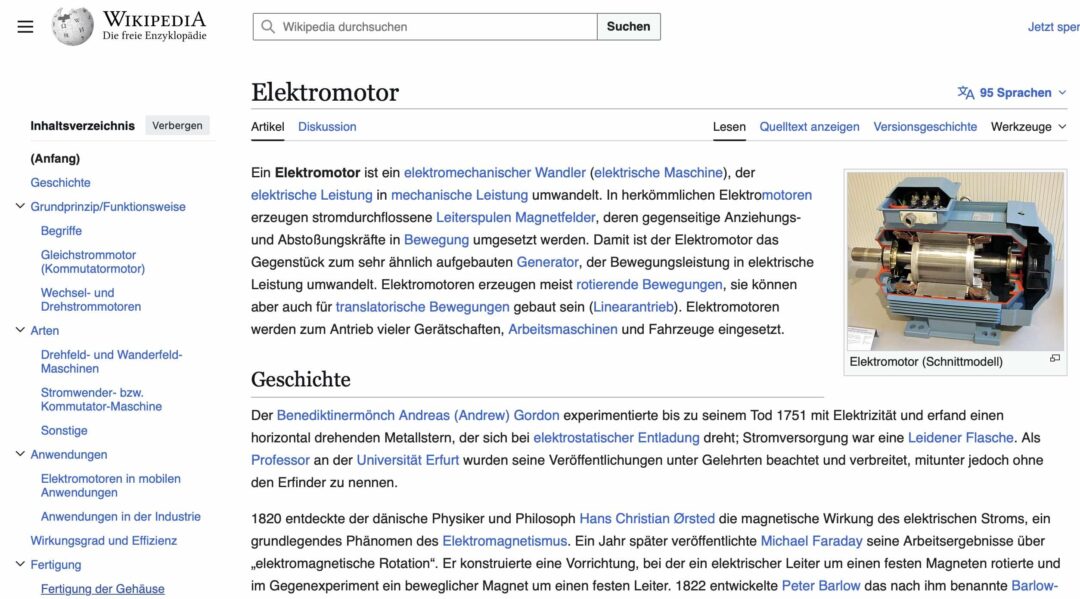

Eine gute Einführung zum Aufbau und zur Funktionsweise eines Elektromotors findet sich beispielsweise in dem nachfolgenden Wikipedia-Artikel:

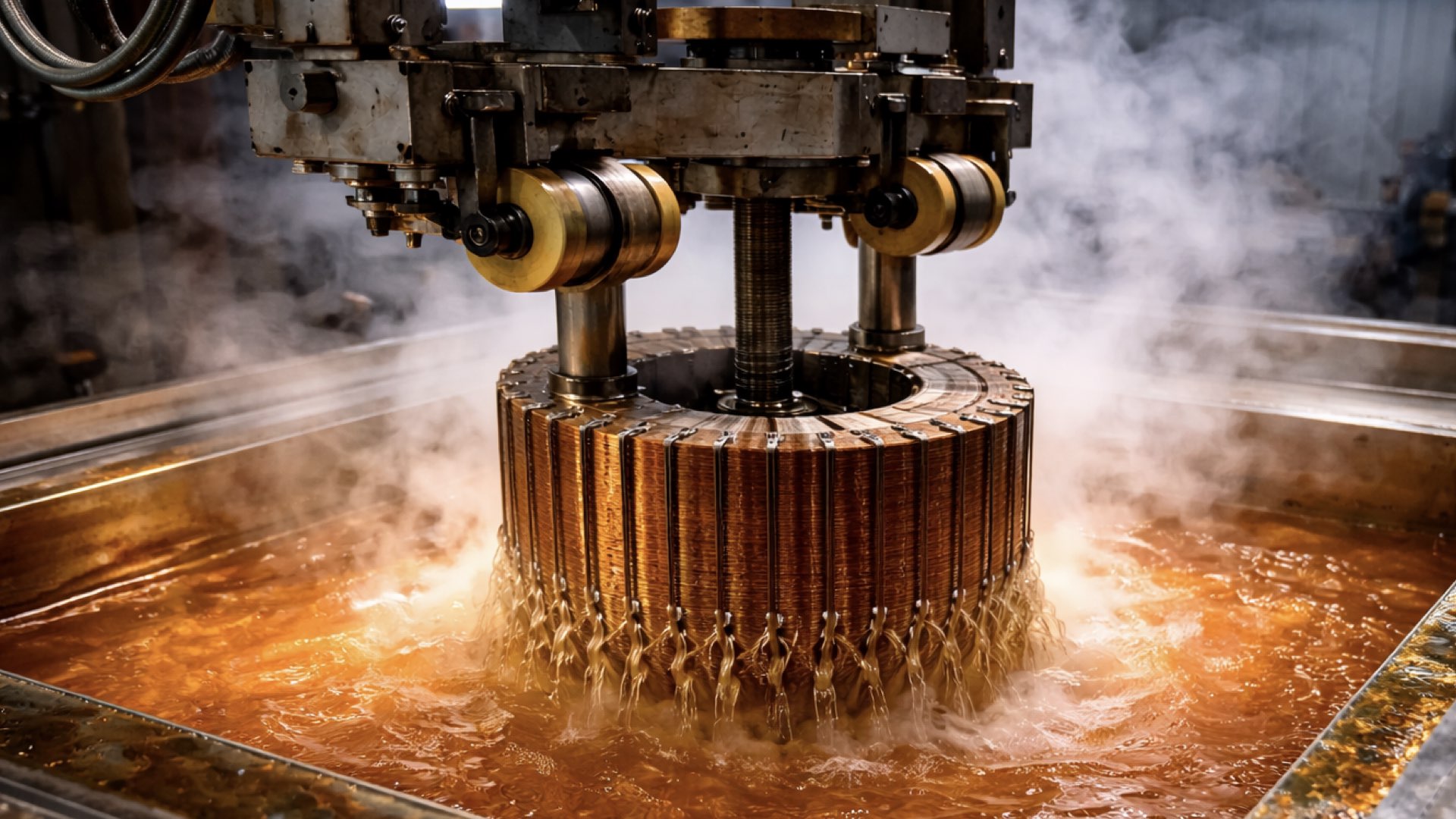

Bei der Produktion tauchen Hersteller die Bauteile anschließend in ein flüssiges Harzbad. Das Harz dringt dabei tief in die Wicklungen ein und stabilisiert die gesamte Konstruktion.
Dieses Harz erfüllt mehrere wichtige Aufgaben:
- es isoliert die elektrischen Wicklungen
- es stabilisiert die Bauteile mechanisch
- es verbessert die Lebensdauer des Elektromotors
Damit das Harz tief in die Wicklungen eindringen kann, erwärmen viele Anlagen das Harz. Beim Eintauchen und beim anschließenden Aushärten entstehen jedoch Harzdämpfe und Aerosole.
Der folgende kurze Einblick zeigt beispielhaft, wie der Imprägnierprozess bei Elektromotoren in der Praxis abläuft. Dabei wird deutlich, wie Harz auf die Wicklungen aufgebracht wird und warum dabei Harzdämpfe entstehen.
Genau an dieser Stelle wird eine zuverlässige Absaugung Tränkharz Elektromotoren notwendig.
Warum Tränkharz-Dämpfe besondere Anforderungen stellen
In der Praxis zeigen Tränkharz-Dämpfe mehrere Eigenschaften gleichzeitig. Dadurch entstehen besondere Anforderungen an die Lufttechnik.
Typische Eigenschaften sind:
- hohe Temperatur
- aggressive chemische Bestandteile
- stark kondensierende Dämpfe
Wenn Anlagenbetreiber diese Dämpfe nicht kontrollieren, können verschiedene Probleme entstehen.
Zum Beispiel:
- Harzablagerungen in Rohrleitungen
- Gesundheitsgefährdung für Produktionspersonal
- verklebte Lüftungssysteme
- beschädigte Dichtungen
- verschmutzte Anlagenbereiche
Deshalb reicht eine einfache Hallenlüftung in vielen Fällen nicht aus. Stattdessen benötigt die Anlage eine gezielte Absaugung von Tränkharz bei Elektromotoren direkt am Prozess.
Wichtige Erkenntnisse aus der Praxis
In verschiedenen Projekten zeigte sich eine wichtige technische Erfahrung. Viele klassische Dichtungsmaterialien reagieren empfindlich auf Tränkharz-Dämpfe.
Die aggressiven Bestandteile des Harzes greifen viele Dichtungen an. Dadurch verlieren diese Materialien im Laufe der Zeit ihre Funktion.
Aus diesem Grund verwenden moderne Luftreinigungssysteme häufig komplett dicht geschweißte Edelstahlgehäuse. Diese Konstruktion funktioniert ohne klassische Gehäusedichtungen und ist deshalb deutlich robuster.
Solche Lösungen eignen sich besonders gut für die Absaugung Tränkharz Elektromotoren.
Absaugung Tränkharz Elektromotoren direkt an der Imprägnieranlage

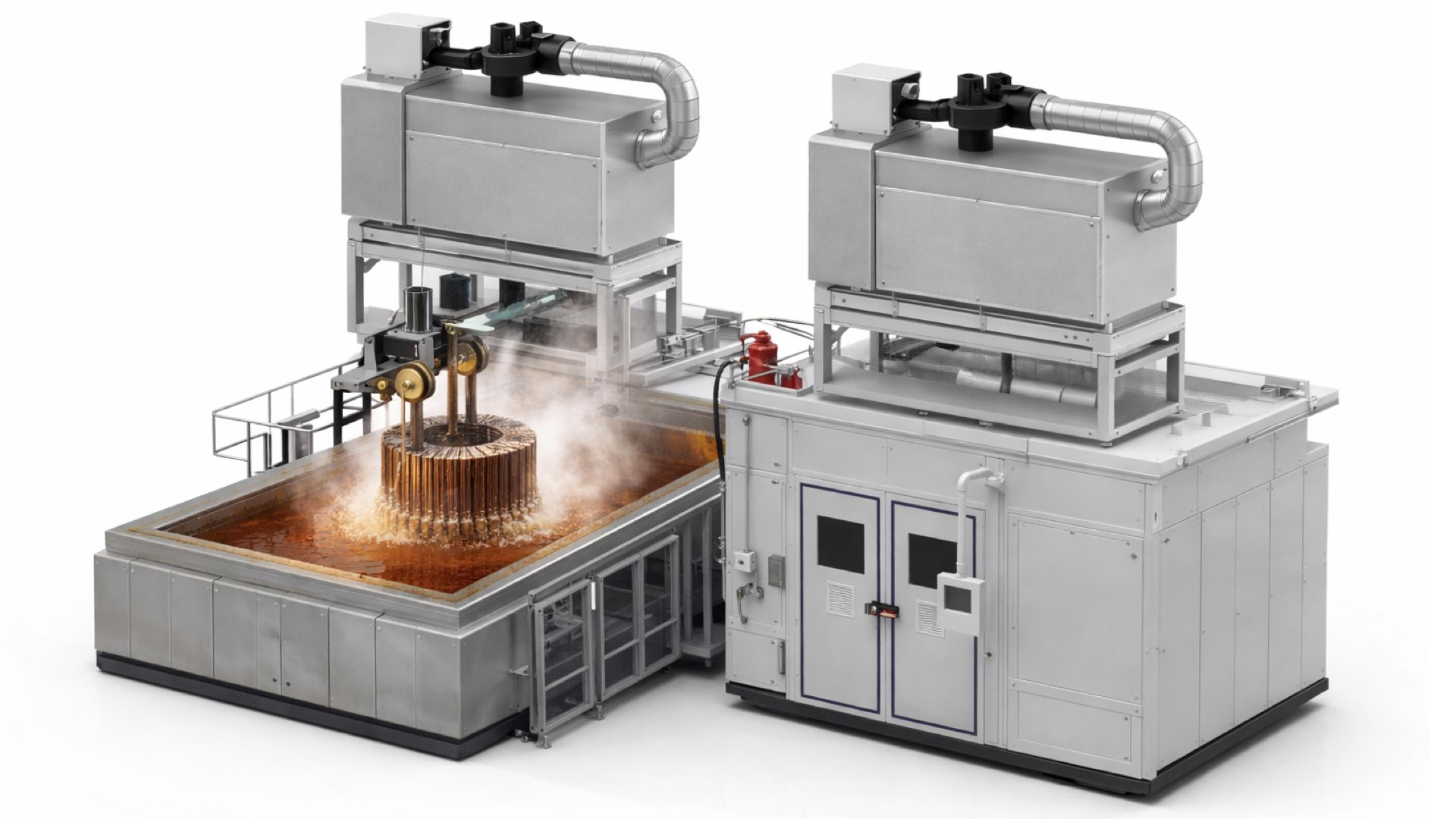

Moderne Imprägnieranlagen besitzen meist eine gezielte Absaugung im oberen Bereich der Anlage. Dort steigen die heißen Harzdämpfe aus dem Prozess nach oben.
Ein Absaugsystem erfasst diese Dämpfe direkt an der Quelle. Anschließend transportiert das System die belastete Luft zu einer Luftreinigungsanlage.
Dadurch verhindert die Anlage, dass sich Harzdämpfe im Produktionsraum verteilen.
Die Absaugung von Tränkharz bei Elektromotoren schützt so sowohl die Anlage als auch die Produktionsumgebung.
Technische Lösung für die Absaugung von Tränkharz bei Elektromotoren
Eine zuverlässige Lösung kombiniert mehrere technische Schritte. Jeder Schritt übernimmt dabei eine wichtige Aufgabe.
👉 Hohe Luftmengen
Die Absaugung muss ausreichend Luft erfassen. Nur so kann das System die Harzdämpfe sicher aufnehmen.
👉 Kondensation der Harzdämpfe
Da die Dämpfe stark kondensieren, kühlt eine Kondensationseinrichtung die Luft zunächst ab. Dabei scheiden sich bereits große Teile des Harzes ab.
👉 Luftreinigung
Anschließend reinigen spezielle Luftreiniger die verbleibenden Aerosole. Diese Geräte besitzen robuste Gehäuse und hohe Abscheideleistungen.
Viele Systeme verwenden deshalb dicht geschweißte Edelstahlgehäuse, die auch bei aggressiven Medien zuverlässig arbeiten.
Serienlösung in modernen Imprägnieranlagen
In vielen modernen Anlagen zur Produktion von Elektromotoren gehören solche Luftreinigungssysteme heute zur Standardausrüstung.

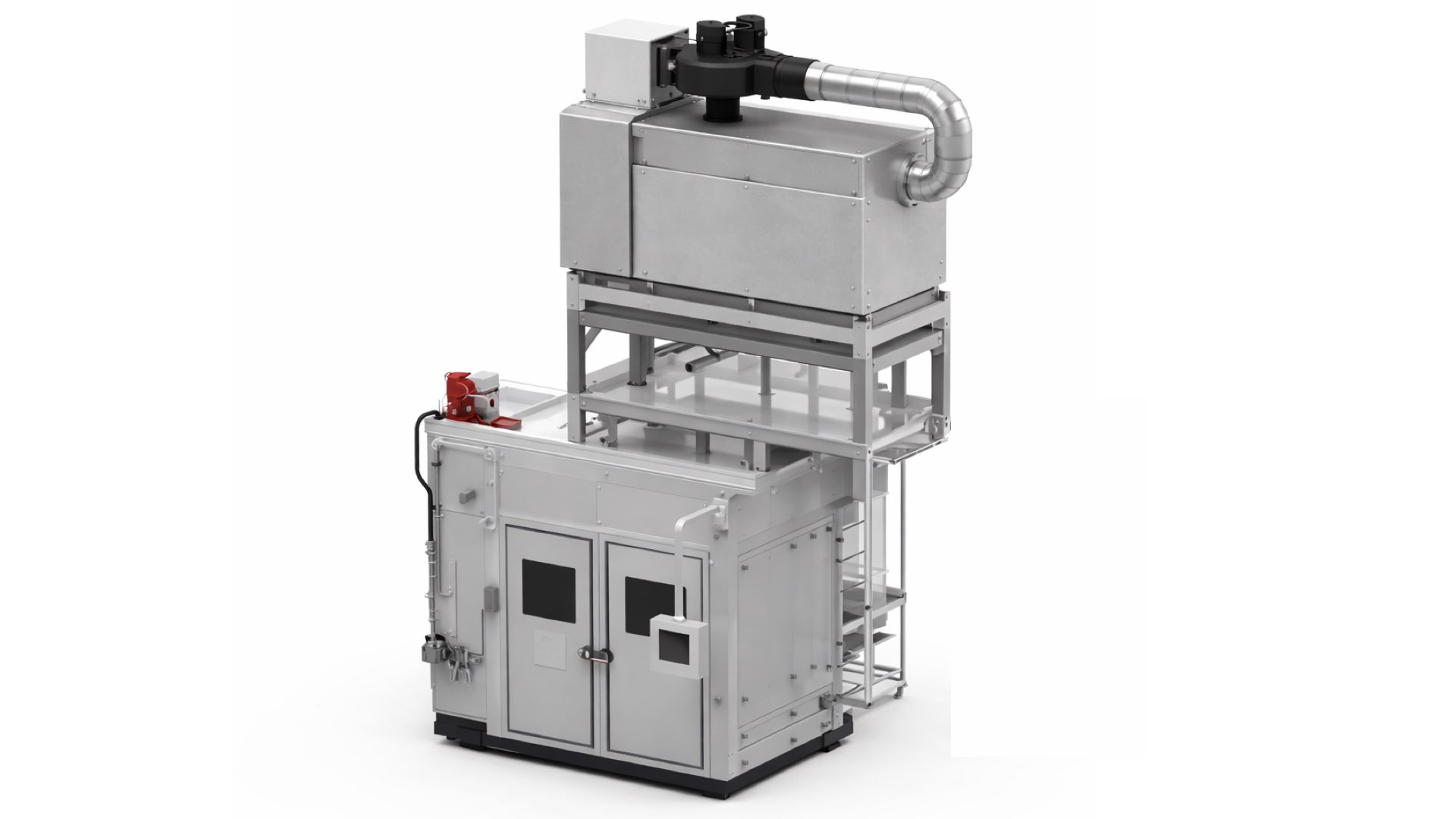

Die Luftreiniger befinden sich meist direkt auf der Anlage. Dort behandeln sie die entstehenden Harzdämpfe unmittelbar nach der Absaugung.
Gerade bei der Produktion von Elektromotoren für die Elektromobilität gewinnt die Absaugung Tränkharz Elektromotoren immer mehr an Bedeutung.
Fazit
Die Herstellung moderner Elektromotoren stellt hohe Anforderungen an die Lufttechnik. Besonders beim Imprägnieren mit Tränkharz entstehen aggressive und kondensierende Dämpfe.
Eine zuverlässige Absaugung von Tränkharz bei Elektromotoren kombiniert mehrere Elemente:
- gezielte Absaugung direkt an der Anlage
- ausreichend hohe Luftmengen
- Kondensation der Harzdämpfe
- robuste Luftreiniger für aggressive Medien
Mit der richtigen Lufttechnik lassen sich diese Produktionsprozesse sicher, sauber und dauerhaft betreiben.
Ähnliche Herausforderung in der Kunststoffverarbeitung: „Blue Haze“
Ein sehr ähnliches Problem tritt auch bei der thermischen Verarbeitung von Kunststoffen auf. Dazu gehören zum Beispiel:
- Kunststoff-Spritzguss
- Folienextrusion
- PVC-Beschichtung
- Spannrahmenanlagen
Bei diesen Prozessen werden Polymere wie PVC oder Gummi erhitzt. Dabei gasen enthaltene Additive, zum Beispiel Weichmacher oder Paraffine, aus.
Beim Abkühlen kondensieren diese Stoffe in der Umgebungsluft zu einem sichtbaren, bläulichen Nebel. Dieser Effekt wird in der Industrie als „Blue Haze“ bezeichnet.
Kleiner Hinweis zur Einordnung:
Der Begriff „Blue Haze“ ist auch aus einem ganz anderen Kontext bekannt. In der industriellen Luftreinhaltung beschreibt er jedoch ganz nüchtern den sichtbaren Aerosolnebel, der bei der Verarbeitung von Kunststoffen entsteht.
Warum „Blue Haze“ problematisch ist
Der entstehende Nebel besteht aus sehr feinen, ölhaltigen Aerosolen. Diese bringen mehrere Herausforderungen mit sich:
- sichtbare Rauch- oder Dunstfahnen
- Ablagerungen in Rohrleitungen und Abluftsystemen
- erhöhte Brandlast durch klebrige Rückstände
- gesundheitliche Belastung für Mitarbeiter
Ähnlich wie bei der Absaugung von Tränkharz bei Elektromotoren liegt die Herausforderung darin, diese Aerosole frühzeitig zu erfassen und zuverlässig abzuscheiden.
Technische Lösung für „Blue Haze“ und Kunststoffprozesse
In der Praxis hat sich auch hier ein mehrstufiger Ansatz bewährt.
Zunächst erfolgt eine Vorabscheidung, zum Beispiel durch Systeme wie den X-CYCLONE. Dabei werden größere Tröpfchen abgeschieden und gleichzeitig eine gezielte Kondensation der Dämpfe unterstützt.
Anschließend entfernen elektrostatische Abscheider (E-Filter) auch feinste Aerosole aus der Luft. Diese Technik arbeitet besonders effizient bei ölhaltigen Nebeln.
Ein zusätzlicher Vorteil:
Die abgeschiedenen Stoffe können häufig gesammelt und teilweise sogar wiederverwendet werden.
Bei intensiven Gerüchen, zum Beispiel bei der Vulkanisation, lassen sich diese Systeme zusätzlich mit Plasmatechnik oder Wäscherlösungen kombinieren.
Fazit: Gleiche Herausforderung – unterschiedliche Anwendungen
Ob bei der Imprägnierung von Elektromotoren oder bei der Verarbeitung von Kunststoffen:
Die zugrunde liegende Herausforderung ist ähnlich.
Es entstehen heiße Dämpfe, die zu Aerosolen kondensieren und sich in Anlagen ablagern.
Eine durchdachte Lufttechnik sorgt dafür, dass diese Stoffe:
- frühzeitig erfasst
- zuverlässig abgeschieden
- und sicher behandelt werden
Damit lassen sich Produktionsprozesse effizienter, sicherer und nachhaltiger betreiben.
